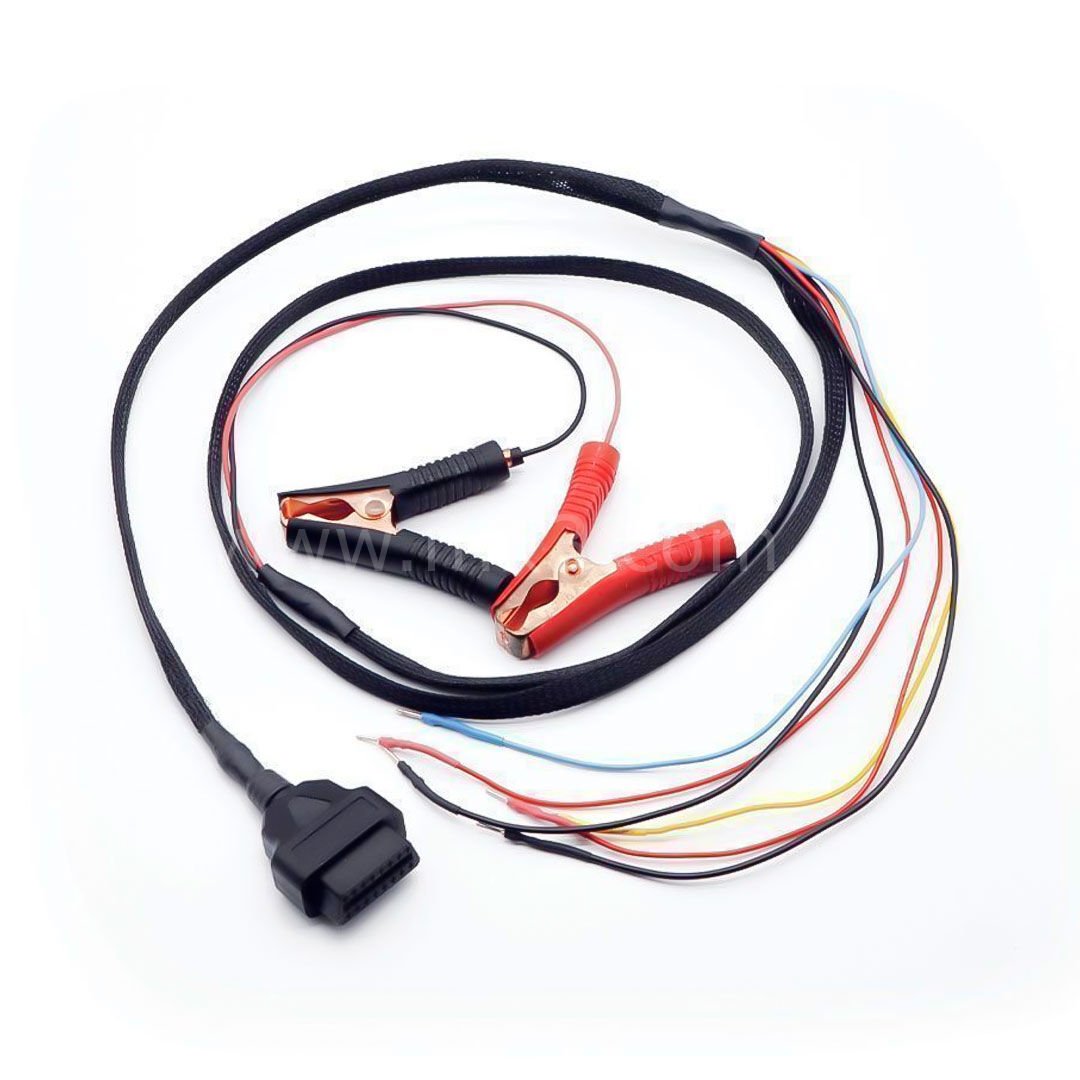

MAGIC IXI ve FLEX Uyumlu Universal SGW Bypass Kablosu (MMS03.001)
Yeni SGW Bypass evrensel kablosu, Renault, Dacia, Nissan ve Mitsubishi araçlarında kurulu Continental EMS314x ve EMS316x motor üniteleri üzerinde tanımlama, okuma ve yazma işlemleri için gereklidir: bu kablo, üniteyi araçtan çıkarmadan programlamaya olanak tanır.
Ana özellikler:
- Güvenli Geçiş Bypass
- OBD ve Bench bağlantı modları
- Ana OBD/Bench programcıları ile uyumlu
- Yardımcı güç zaten kalibre edilmiş
Yeni MMS03.001 kablosu ile desteklenen kontrol üniteleri:
- Continental/Vitesco EMS3140 - OBD (SGW Bypass), Bench
- Continental/Vitesco EMS3141 - OBD (SGW Bypass), Bench
- Continental/Vitesco EMS3160 - OBD (SGW Bypass), Bench
- Continental/Vitesco EMS3161 - OBD (SGW Bypass), Bench
- Marelli 12GF - OBD (SGW Bypass)
- Continental/Vitesco SID321 - Bench (Sadece IXI için: kablo, araç olmadan bağlantıyı sağlar)
OBD modu (SGW bypass) - Bağlantı prosedürü:
Aküye veya bir şarj cihazına krokodil klipslerini bağladıktan sonra ve aracın CAN hatlarını bulduktan sonra (yazılımlarımızda mevcut olan kılavuzu takip edin), programcıyı kablonun dişi OBD portuna bağlamanız gerekecek.
Bench modu - Açıklama:
Yeni SGW bypass evrensel kablo, Bench modunda bağlanarak Bench protokolleri ile programlama yapmanıza olanak tanır. Ayrıca, araç atölyede olmasa bile üniteye erişim sağlamak mümkün olacaktır (çünkü bu bir bench bağlantısıdır, ECU ile programcı arasında SGW modülleri yoktur).
Bench modu - Bağlantı prosedürü:
Krokodil klipslerini herhangi bir şarj cihazına bağladıktan sonra, kitteki adaptörlere pinleri doğrudan kontrol ünitesinin konektörüne bağlayın, ardından programcıyı kablonun dişi OBD portuna bağlayın.
