OBDSTAR RH850/V850 Temel basic Adaptör Kiti
OBDSTAR RH850 / V850 Temel Adaptör Kiti hava yastığı sıfırlama, immo veri/pin kodu okuma (Gösterge Paneli, BCM, ELV, vb.) içindir. Ve okunan tüm veriler şifrelenmemiştir, üçüncü taraf cihazlarda kullanılabilir!
OBDSTAR RH850 / V850 Temel Adaptör Kiti Desteklenen Araçlar:
X300 Classic G3/KEYMASTER G3 Basic IMMO sürümü veya Tam sürüm
X300 Pro4 /Key Master 5 (RH850 kitini X300 Pro4 ile kullanmak için MP001 programlayıcısına da ihtiyacınız var)
OBDSTAR P50 (Hava yastığı kazalarını temizlemek için R7F7016863/ R7F7016843/R7F7016443/R7F701330A vb. Ayrıca MP001 programlayıcısına da ihtiyaç vardır.)
RH850/V850 Adaptör Kiti
1. C4-06
2. W010
3. W010A
4. C4-06-C01
5. C4-06-C02
6. Özel şifre çözme jumper'ı (5 set)
Not: MP001 çok fonksiyonlu programlayıcı ile kullanılması gerekir

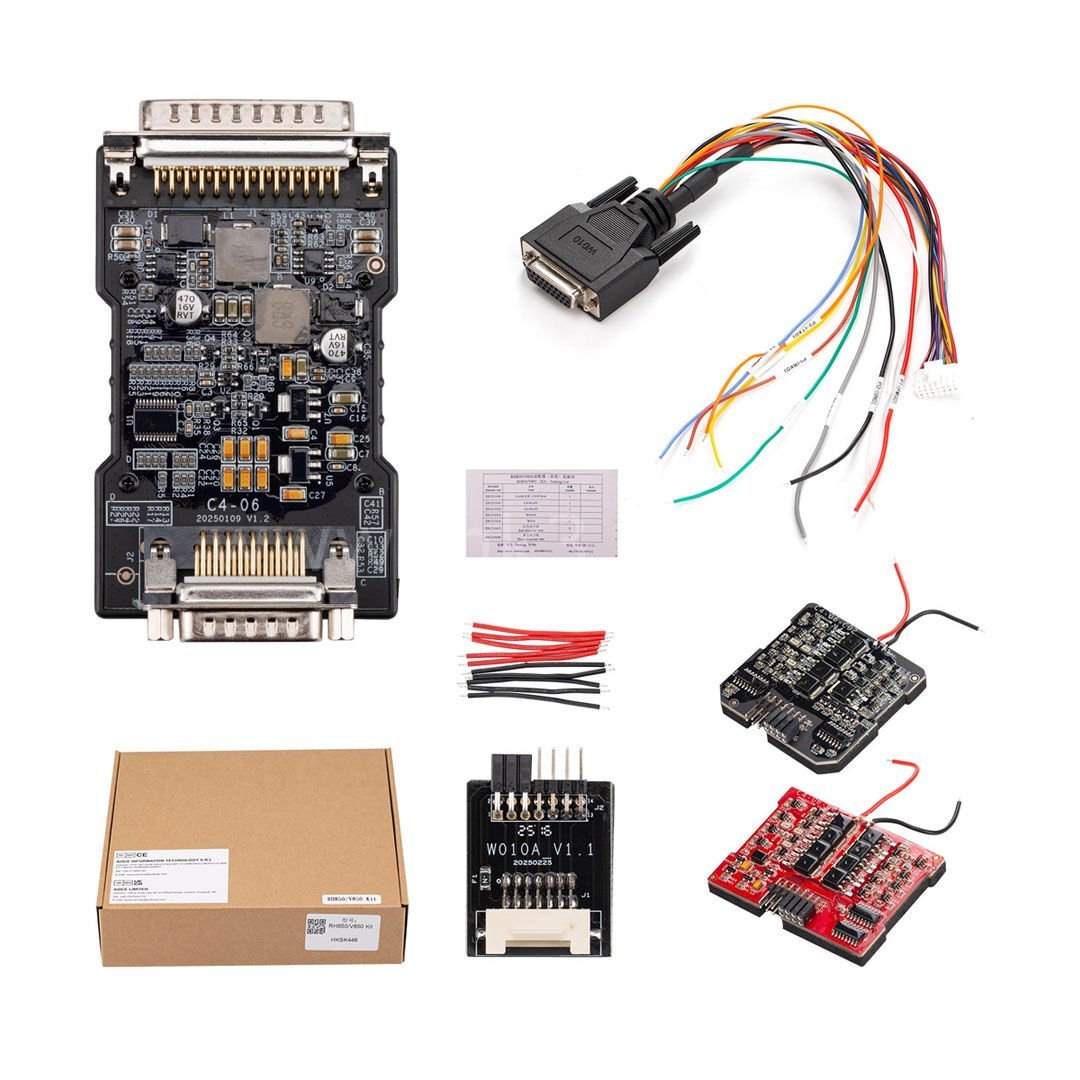

Paket içeriği:
1 adet x C4-06 Adaptörü
1 adet x W010 Kablo
1 adet x W010A Adaptörü
1 adet x C4-06-C01 Adaptörü
1 adet x C4-06-C02 Adaptörü
5 set x özel şifre çözme atlama teli
SSS
S: Volkswagen IMMO V özellikle hangi modelleri ifade ediyor?
A: Volkswagen IMMO V içerisinde BCM2, MQB, MLB bulunmaktadır, bunlardan MQB ise MQB5A, MQB5B, MQB5C olarak ayrılır;
MQB5A, MQB'nin ilk nesil varyasyonudur, gösterge paneli V850(D70F35XX) işlemciyle gelir ve anahtar Megamos-AES ID88 transponder ile birlikte gelir;
MQB5B, MQB'nin ikinci nesil varyasyonudur, gösterge panelinde RH850 (R7F701401, R7F701402, R7F701407) işlemci bulunur, ancak transponder Megamos-AES ID88 ile gelir, işlem temel olarak MQB5A ile aynıdır;
MQB5C, MQB'nin üçüncü nesil varyasyonudur, gösterge paneli RH850 işlemci ile birlikte gelir ve gösterge paneli şu anda dünyanın bu araba tipine anahtarları serbestçe programlamasını engelleyen bir kripto çekirdeğe sahiptir, transponder Hitag-Pro (ID5C) kullanır, MQB5C ile ilgili IMMO fonksiyonları geliştirilme aşamasındadır.
S: VW MQB48-5A/5B(ID88) gösterge paneli verileri nasıl okunur, bileşenleri çıkarmam gerekir mi?
A: Serbest kalan komponentleri çıkartıp, cihaz tarafından verilen PCB Pinout'una göre C4-06 adaptörünü kullanarak teli lehimleyip verileri okuyun.
S: MQB48-5A/5B (ID88) ve MQB49-5C (ID5C) gösterge paneli tipleri nasıl belirlenir?
A: 1) MQB48-5A/5B(ID88), MQB49-5C(ID5C) gösterge paneli tipleri OBD tarafından otomatik olarak tanınabilir.
2) Gösterge panelini sökerek PCB serigrafi baskısındaki gösterge paneli tipini doğrulayın, örneğin serigrafi baskı “EM” ile başlar, MQB48-5A/5B(ID88) gösterge paneli anlamına gelir ve “PCJ” ise MQB48-5A/5B(ID88) gösterge paneli anlamına gelir.
S: MQB 5C tipini destekliyor mu?
A: MQB49-5C(ID5C) şu anda desteklenmiyor ve hala geliştirilme aşamasında.
S: RH850/V850 adaptör kiti neden bu kadar çok aksesuara sahip?
A: Çünkü RH850/V850 adaptör kiti, verileri okumak/yazmak için birden fazla MCU modelini destekler (tam kapsama ve iyi kararlılıkla, bu nedenle Ar-Ge maliyeti ve BOM maliyeti çok daha yüksek olacaktır), örneğin VW MQB48-5A şifreli gösterge paneli veri okumasını; Ford/Lincoln 2021 anahtar programlamayı (kayıp tüm anahtarlar dahil) şifreli BCM veri okumasını; Nissan/Renault anahtar programlamayı (kayıp tüm anahtarlar dahil) şifreli HFM, BCM veri okumasını; FCA anahtar programlamayı (yakında çıkacak yükseltme) şifreli BCM veri okumasını; Toyota, Subaru, yerel şifreli hava yastığı veri okuma/yazma, çarpışma silmeyi destekler.
S: MQB Collector ne işe yarar?
A: ELV modülü, ELV/TCM kimlik doğrulama verilerini toplamak ve bunları sunucuya yüklemek için doğrudan gösterge paneli konektörü aracılığıyla kullanılabilir; böylece ELV modülünü çıkarmadan ELV IMMO verileri hesaplanabilir.
Not: ECM ile karşılaşırsanız, TCM orijinal değilse, örneğin kullanılmış modülü değiştirdiyseniz ve bayi servis istasyonunda çevrimiçi olarak programlanmamışsa veya doğrudan IMMO OFF ise, 32 baytlık senkronizasyon kodunu hesaplayamazsınız!
S: AKL için MQB Collector gerekli mi?
A: Gerekli değil, ancak daha uzun zaman alır, ELV modülünü çıkarmanız, D70F3624 ELV verilerini okumanız ve IMMO verilerini MP001 programlayıcı ve C4-06 adaptörü aracılığıyla şifrelemeniz gerekir (SPC560 yakında yükseltilecek ve bu da verileri okumak için üçüncü taraf cihazları kullanmayı destekliyor). Not: Direksiyon kolonundaki ELV modülünü sökmek zordur, MQB Collector'ı kullanmanız önerilir, verimli ve güvenli!
S: MQB48-5A/5B(ID88) blade anahtarı ve yakınlık anahtarı, tüm anahtarların senkronizasyon kodu kaybı hesaplamasını destekliyor mu?
C: Evet, fark şu ki yakınlık anahtarının ELV modül verilerini toplaması gerekiyor.
S: Senkronizasyon kodu nasıl alınır?
A: Blade anahtarı: 32 baytlık senkronizasyon kodu, dashboard CS kodu + ECM CS kodu + TCM CS kodunun yüklenip sunucuya yüklenmesiyle hesaplanır.
Yakınlık anahtarı: 32 baytlık senkronizasyon kodu, dashboard CS kodu + ECM CS kodu + TCM CS kodu + ELV CS kodunun yüklenip sunucuya yüklenmesiyle hesaplanır.
S: Senkronize kod hesaplaması için ücret alınıyor mu?
A : Senkronizasyon kodu hesaplaması bağımsız sunucular kullanır, ücretsiz hesaplama yapar ve 24 saat çevrimiçi senkronize kod hesaplamayı destekler, çilingir maliyetini düşürür.
S: ECU Flaşör fonksiyonu için RH850/V850 adaptör kiti haricindeki diğer aksesuarlar gerekli midir?
C: RH850/V850 adaptör kitiyle birlikte başka aksesuarlar satın almanız şiddetle tavsiye edilir, aksi takdirde BENCH modunda verileri okumak için ECM/ELV/TCM modülünü çıkarmanız gerekir.
S: Üçüncü parti cihazlarla uyumlu mu?
A: Üçüncü bir tarafça okunan şifrelenmemiş verilerin yüklenmesini destekler. Dosya şifrelenmişse lütfen üçüncü tarafa danışın.
